Спектроанализатор Arinst SSA LC R2

Arinst SSA LC R2– это панорамный анализатор спектра, который предназначен для отображения спектров сигналов в основном диапазоне частот от 36 до 5990 МГц.

Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Кроме основного диапазона частот 36-3000 МГц прибор имеет дополнительный расширенный диапазон от 3000 до 5990 МГц, в котором ошибка измерений выше, чем в основном диапазоне. При работе в расширенном диапазоне следует использовать прибор только для отображения сигналов для их оценки, но не для измерений.

С помощью прибора сервисные центры и ремонтные бригады могут выполнить ВЧ-анализ для проведения пусконаладочных или ремонтных работ. Кроме этого, наш анализатор идеально подходит для мастерских и радиолюбителей.

Например, с помощью прибора можно выполнить следующие работы:
навести внешнюю антенну на базовую станцию
провести экспресс-анализ радиочастотной обстановки
проверить правильность работы репитера сотовой связи

Анализатор спектра выполнен в виде прибора, который подключается в измеряемую цепь. Он не имеет встроенного аккумулятора, Bluetooth-модуля и питается по USB кабелю. Передача всех данных и питание происходит только по USB кабелю.

Прибор управляется одним из двух способов:
при помощи смартфона или планшета под управлением Android через OTG USB кабель
через компьютер или ноутбук с операционной системой Windows.
Так как данные между прибором и смартфоном/планшетом/компьютером передаются по USB-кабелю, и по нему также осуществляется питание прибора, то смартфон и планшет должны поддерживать OTG (обычно это все новые устройства с Android 4.1 или выше).

Все измеренные данные в реальном времени отображаются на экране смартфона/планшета/компьютера.

Программу для управления прибором для Android системы можно скачать отсюда.

Программу для управления прибором для Windows можно скачать отсюда.

Для нормальной работы приложения необходима Windows 7 или выше, а также последняя версия Java Virtual Machine.

Для работы приложения необходима полная (100%) поддержка OpenGL версии 2.1 и выше.

В программе для управления анализатором отображаться предыдущая версия прибора ARINST SSA-TG LC.

Основные функции приложения для управления прибором:
просмотр спектра сигналов в виде графиков, с установкой диапазона частот и референсного уровня;
установка и управление абсолютными и относительными (дельта) маркерами;
поиск одного или нескольких (до десяти) максимальных значений сигнала в моментальном или следящем режимах;
назначение и сохранение уникальных идентификаторов для диапазонов частот; например, можно назначить диапазон под названием «DCS UpLink» диапазону 1710-1785 МГц, а также можно назначить области рабочих частот для каждого оператора. Эта опция значительно облегчает ВЧ-анализ и идентификацию для сигналов стандартных технологий;
наличие предустановленных диапазонов, а также возможность сохранять диапазоны в файл и делиться им с другими устройствами для управления анализаторами спектра Arinst SSA-TG LC R2;
режим трассировки, при котором строится усредненный по нескольким измерениям спектр сигнала. Кроме среднего возможны режимы отображения экстремальных значений, скользящего среднего. Количество измерений для трассировки выбирается пользователем;
сохранение настроек сканирования спектра (границы частотного диапазона, значение аттенюатора и т.п.) для быстрого и удобного переключения в необходимый режим измерения;
сохранение спектра сигнала вместе с маркерами для последующего анализа. При этом сохраненный график можно открыть на любом Android-устройстве с установленным приложением «Arinst SSA» (при этом необязательно иметь сам анализатор спектра), или конвертировать в нужный вид с помощью любого табличного редактора;
одновременное отображение нескольких выбранных диапазонов частот.

Преимущества:
широкий диапазон отображаемых частот: от 36 до 5990 МГц;
быстрое сканирование диапазона частот: около 150 мкс на точку;
высокая точность измерений: 2 дБ в пределах динамического диапазона 70 дБ;
работа с большинством устройств под управлением Android и компьютеров под управлением Windows;
возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов/компьютеров;
удобство использования в полевых условиях: вес всего 125 г, размеры 88х81х22 мм;
бесплатное многофункциональное ПО.

Технические характеристики (только для основного измеряемого диапазона частот 36-3000 МГц):
отображаемый диапазон частот: 36—5990 МГц;
измеряемый диапазон частот с высокой точностью: 36—3000 МГц;
динамический диапазон в полосе 36—3000 МГц: 70 дБ;
максимальная полоса обзора: 5954 МГц;
полоса пропускания ПЧ: 250 кГц, фиксированная;
время обзора в полосе 100 МГц: < 0.1 с;
полка шума в полосе 36-3000 МГц: < -105 дБм;
волновое сопротивление: 50 Ом;
КСВ в рабочем диапазоне частот: < 1,5;
внутренний аттенюатор: 0—30 дБ;
ошибка при аттенюации до 10 дБ: 2 дБ;
ошибка при аттенюации от 10 до 20 дБ: 5 дБ;
ошибка при аттенюации от 20 до 30 дБ: 8 дБ;
точность отображения сигнала в пределах динамического диапазона: 2,0 дБ;
максимальная входная мощность при аттенюаторе 0 дБ: 10 дБм;
максимальная входная мощность при аттенюаторе выше 20 дБ: +20 дБм;
максимальный входной измеряемый сигнал: +10 дБм;
максимальное постоянное напряжение на входе: 25 Вольт;
максимальный потребляемый ток при работе от USB: 350 мА.

Комплектация:

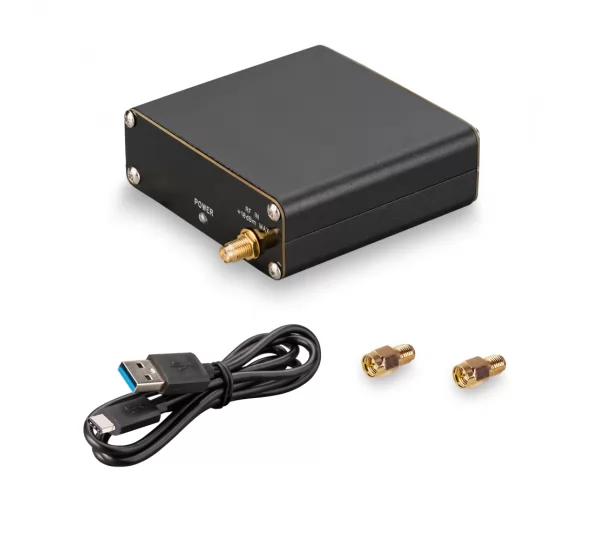

анализатор спектра Arinst SSA LC R2;
ВЧ-переходник SMA(male)-SMA(female) для защиты ВЧ разъемов от износа, 2 шт;
кабель USB TYPE-C для зарядки прибора и для передачи данных.
Рекомендуем дополнительно приобрести:
Внешние аттенюаторы. Максимальная измеряемая входная мощность, подаваемая на прибор, ограничена значением +10 дБм. Если необходимо измерить большее значение, то каждый пользователь прибором должен сам подобрать необходимые аттенюаторы.

Ограничения:
Анализатор спектра Arinst SSA LC R2 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Каждый прибор калибруется по мощности и частоте.

Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
